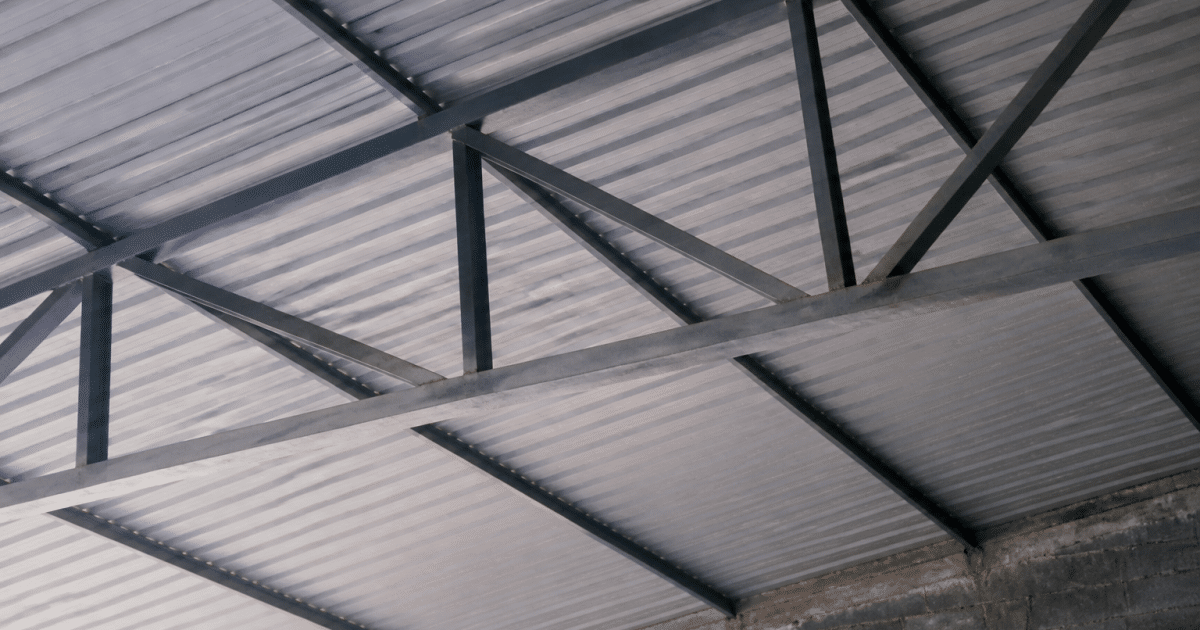

Poser un bac acier sur une seule pente demande une structure porteuse calculée avec précision. Entre le choix de la pente, le dimensionnement des poutres et des pannes, et le respect des charges de neige et de vent, chaque paramètre conditionne la solidité de l’ouvrage. Voici comment construire une charpente monopente fiable pour un abri, un carport ou une extension.
Éléments constitutifs d’une charpente pour bac acier monopente
Une charpente monopente repose sur trois familles d’éléments qui travaillent ensemble. Les poutres (ou poutres maîtresses) forment l’ossature principale et reprennent les charges descendantes vers les appuis, murs ou poteaux. Les pannes viennent se poser perpendiculairement à la pente, réparties tous les 60 à 90 cm selon l’épaisseur du bac acier retenu.
Les chevrons, quant à eux, ne sont pas toujours nécessaires : dans une monopente destinée à recevoir directement un bac acier, ils sont souvent remplacés par les pannes elles-mêmes, qui supportent le profilé métallique sans support intermédiaire. Cette simplification distingue la monopente bac acier d’une charpente traditionnelle avec tuiles, où chevrons et liteaux s’ajoutent aux pannes.
Les assemblages entre ces pièces (sabots métalliques, équerres renforcées, boulons traversants) garantissent la tenue mécanique de l’ensemble face aux efforts de soulèvement dus au vent. Un assemblage mal exécuté reste la cause la plus fréquente de désordre sur ce type de structure.
Pente minimale et dimensionnement : la réponse en un coup d’œil
La pente minimale recommandée pour un bac acier en monopente est de 3%, soit environ 1,7 degré. Cette pente 3% assure une évacuation pluviale correcte sans stagnation d’eau sur le profilé, à condition que les recouvrements entre plaques respectent les préconisations du fabricant. En pratique, la plupart des installateurs privilégient une pente comprise entre 5 et 10% pour sécuriser l’écoulement, notamment en zone de forte pluviométrie.
Pour une portée de 4 mètres, une section de poutre de 75×225 mm en bois lamellé-collé constitue un repère courant, à ajuster selon les charges de neige et de vent locales, l’essence de bois et l’espacement entre appuis. Plus la portée augmente, plus la section doit gagner en hauteur pour limiter la flèche.
| Portée | Pente | Section poutre indicative | Section panne |
|---|---|---|---|
| 3 m | 5% | 63×175 mm | 45×120 mm |
| 4 m | 5% | 75×225 mm | 45×145 mm |
| 5 m | 7% | 90×250 mm | 63×145 mm |
| 6 m | 8% | 90×280 mm | 63×175 mm |
Ces valeurs restent indicatives : un calcul précis intègre toujours les charges permanentes (poids propre de la structure et du bac acier), les charges de neige selon la zone géographique, et les charges de vent liées à l’exposition du site. Le recours à un bureau d’études ou à un charpentier qualifié reste conseillé dès que la portée dépasse 5 mètres ou que le bâtiment se situe en zone climatique exposée.

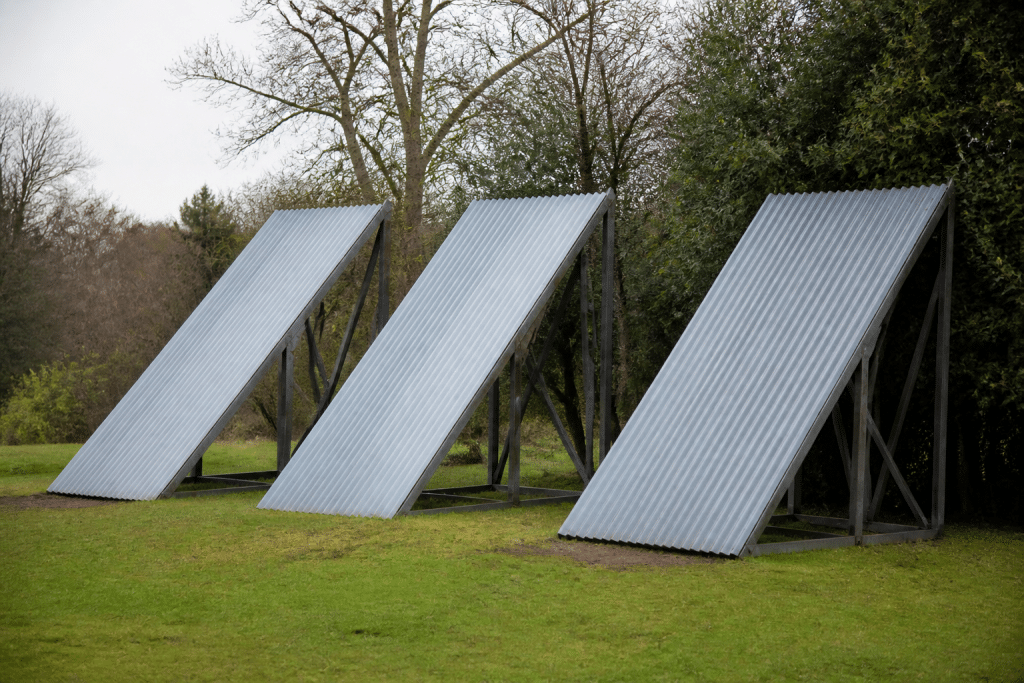

Les 3 configurations de charpente monopente pour bac acier
Trois montages reviennent le plus souvent selon la nature du projet et le support disponible.
Charpente entre deux murs de hauteur différente
Cette configuration s’adapte aux extensions accolées à une construction existante. Les poutres reposent d’un côté sur le mur haut, de l’autre sur le mur bas, créant naturellement la pente sans poteaux intermédiaires. C’est la solution la plus économique quand deux murs porteurs existent déjà à des hauteurs différentes.
Structure sur ossature poteaux-poutres
Pour un carport, un garage ouvert ou un abri indépendant, l’ossature poteaux-poutres s’impose. Des poteaux verticaux, ancrés sur plots béton, supportent les poutres inclinées qui reçoivent ensuite les pannes et le bac acier. Cette configuration offre une grande liberté d’implantation mais demande un calcul de fondation adapté au sol et aux charges de vent.
Intégration sur appui simple ou toiture-terrasse partielle
Sur une toiture-terrasse existante, on peut créer une monopente légère en appui simple, souvent pour couvrir une partie seulement du bâtiment. Les poutres viennent alors s’ancrer sur des supports ponctuels ou sur l’acrotère, avec une pente rapportée qui ne modifie pas la structure porteuse principale.
Beaucoup de particuliers mesurent la portée entre poteaux sans tenir compte du débord de toiture ni du recouvrement des bacs. Résultat : une section de poutre insuffisante et une flèche visible après quelques mois. Ajoutez toujours 10 à 15 cm à la portée mesurée avant de choisir vos sections.
Mise en œuvre et installation de la charpente monopente
L’installation commence par la pose des supports (poteaux ou appuis muraux), suivie du levage des poutres maîtresses qui fixent définitivement la pente. Les pannes viennent ensuite se poser perpendiculairement, fixées mécaniquement selon les préconisations du DTU applicable à la charpente bois ou métallique.
Les fixations du bac acier sur les pannes se font par vis autoperceuses avec rondelle d’étanchéité, positionnées dans les ondes creuses du profilé pour éviter toute infiltration, un point à surveiller comme lors du nettoyage d’une toiture sans risque. Un recouvrement d’au moins une onde entre deux plaques, associé à la pente minimale respectée, garantit une évacuation pluviale sans point faible (à rapprocher du soudage d’une gouttière en zinc pour la collecte des eaux de pluie).
Si la structure ferme un volume habitable (extension, garage aménagé), l’isolation se glisse généralement entre les pannes ou sous forme de panneaux sandwich intégrant directement le bac acier et l’isolant. Cette solution simplifie le chantier mais suppose un dimensionnement de la charpente qui tient compte du poids supplémentaire.

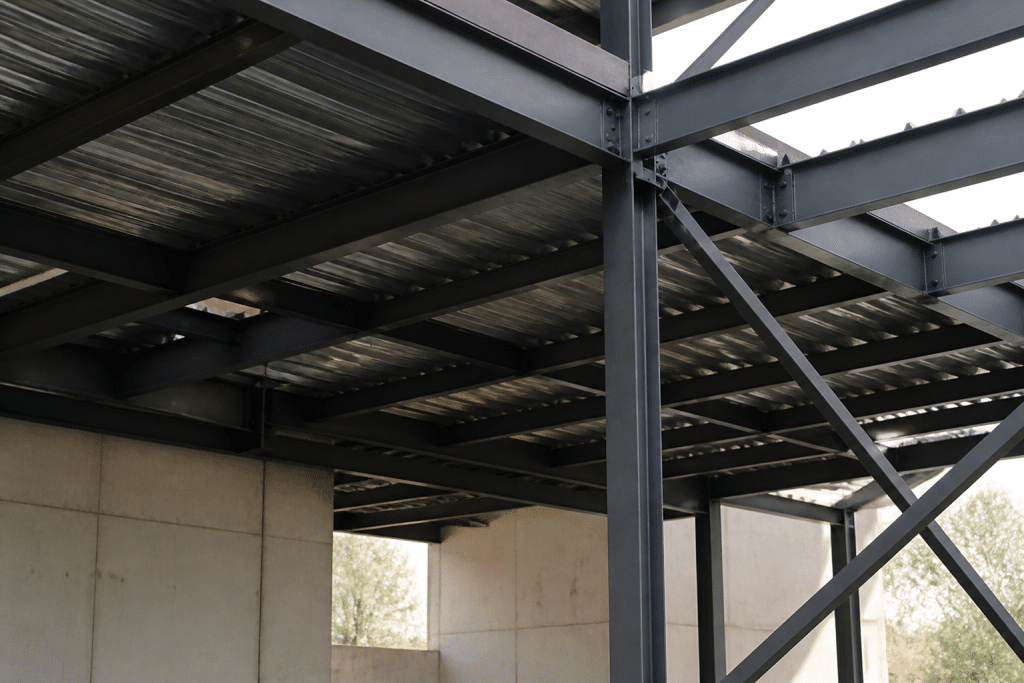

Prix d’une charpente monopente pour bac acier
Le coût charpente varie fortement selon les matériaux, la portée et la configuration retenue. Pour une structure bois en ossature poteaux-poutres, comptez entre 80 et 150 euros par mètre carré, fourniture et pose comprises, hors bac acier. Une charpente métallique, plus rigide sur de grandes portées, se situe plutôt entre 100 et 180 euros par mètre carré.
Le prix monopente global d’un carport de 20 m² tourne ainsi souvent entre 2 500 et 4 500 euros pour la charpente seule, auxquels s’ajoutent le bac acier (environ 15 à 30 euros/m²), les fondations et la pose. Faire appel à un charpentier pour le dimensionnement évite les reprises coûteuses liées à une section sous-évaluée.
