Une manivelle qui tourne dans le vide, un volet qui descend de travers, un grincement inhabituel : derrière ces symptômes se cache un mécanisme à manivelle composé de quelques pièces bien précises. Comprendre leur agencement permet souvent de diagnostiquer la panne avant même d’appeler un professionnel.
Le mécanisme d’un volet roulant manuel repose sur une chaîne mécanique simple : la manivelle actionne un cardan, qui transmet le mouvement à un treuil, lequel fait tourner l’axe d’enroulement sur lequel s’enroule le tablier. C’est cette transmission du mouvement, pièce par pièce, qui permet au volet de monter ou de descendre le long des coulisses.
Les composants du mécanisme à manivelle d’un volet roulant manuel
Avant de détailler le fonctionnement, il faut identifier chaque élément visible sur un schéma mécanisme de volet roulant manuel. Chaque pièce a un rôle précis dans la transmission du mouvement, du geste de la main jusqu’au tablier.

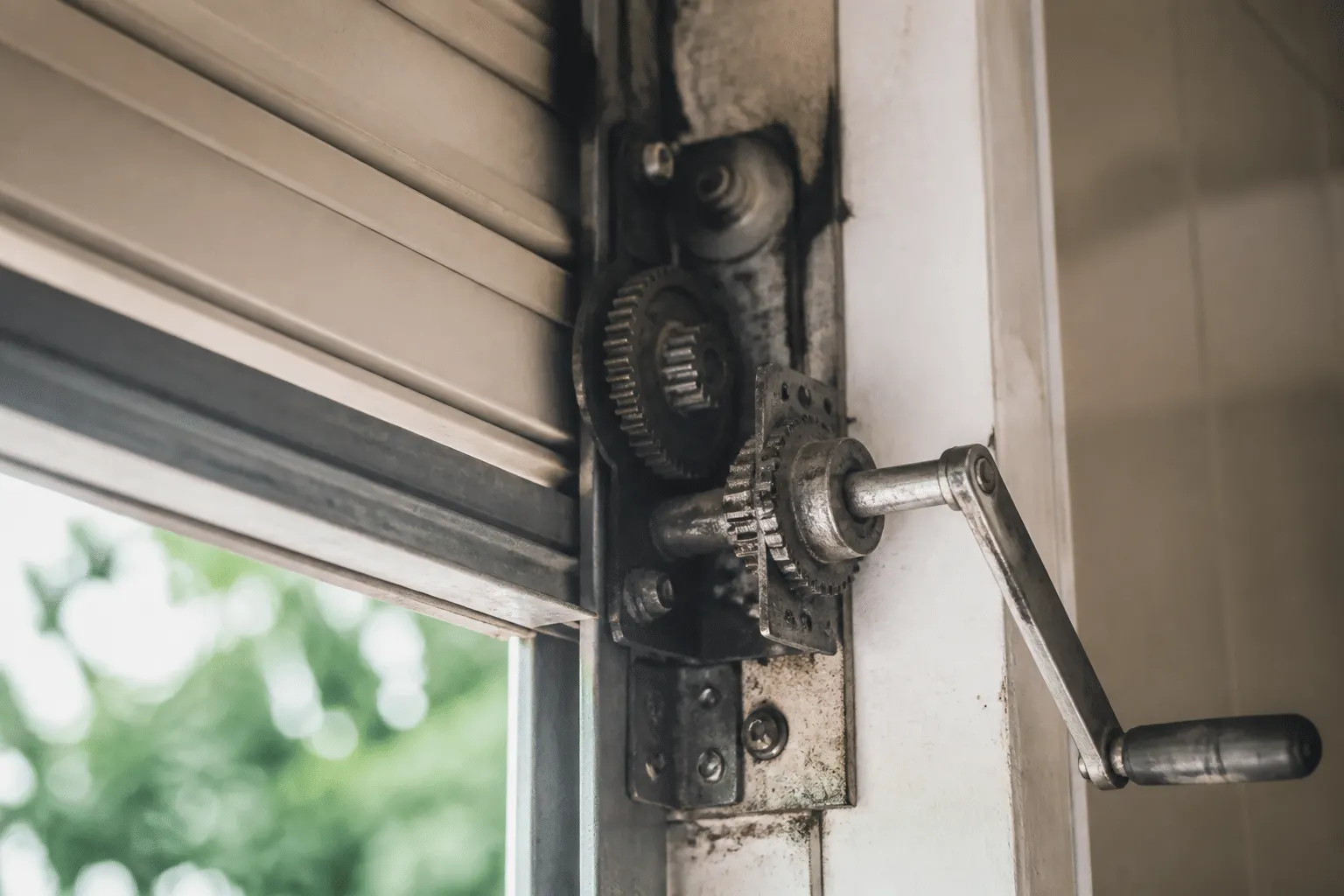

Le treuil et le cardan : cœur du système
Le treuil est la pièce qui assure la démultiplication de l’effort. Il transforme le mouvement de rotation de la manivelle en un enroulement progressif de l’axe, avec un rapport qui rend le geste léger même pour un tablier lourd. À l’intérieur du treuil, un système d’engrenages réduit la vitesse mais augmente la force transmise.
Le cardan, quant à lui, relie la manivelle démontable au treuil situé dans le coffre. Cette pièce articulée absorbe les légers décalages d’angle entre la sortie de coffre et le treuil, ce qui évite les blocages lors de la rotation. Un cardan usé ou mal fixé est souvent la cause d’une manivelle qui tourne dans le vide.
L’axe d’enroulement et le tablier
L’axe d’enroulement traverse tout le coffre et reçoit directement la rotation issue du treuil. C’est autour de cet axe que s’enroule le tablier, composé de lames articulées entre elles. Chaque tour de manivelle correspond à un enroulement partiel, jusqu’à ce que le tablier soit totalement remonté dans le coffre.
Les lames doivent rester parfaitement alignées pour éviter tout frottement anormal contre les coulisses. Un axe légèrement voilé ou un tablier mal enroulé provoque souvent ce grincement caractéristique que beaucoup d’utilisateurs signalent après plusieurs années d’usage.
Les attaches tablier, coulisses et coffre
Les attaches tablier fixent la première lame à l’axe d’enroulement. Si elles cèdent ou se déforment, le tablier peut se décrocher partiellement, ce qui explique un volet qui descend de travers. Les coulisses, situées de part et d’autre de la fenêtre, guident les lames lors de la montée et de la descente et assurent la stabilité de l’ensemble.
Le coffre, enfin, abrite le treuil et l’axe d’enroulement. Sa sortie de coffre est le point de passage où le cardan relie la manivelle extérieure au mécanisme intérieur. Une sortie de coffre mal ajustée génère souvent des frottements et accélère l’usure du cardan.
Fonctionnement pas à pas : comment la manivelle actionne le volet
Le fonctionnement d’un volet roulant à manivelle suit toujours la même séquence. La main tourne la manivelle, ce mouvement circulaire traverse la sortie de coffre grâce au cardan, puis atteint le treuil fixé à l’intérieur du coffre. Le treuil démultiplie cette rotation et la transmet à l’axe d’enroulement, qui enroule ou déroule progressivement le tablier.
Pendant la descente, les lames glissent dans les coulisses jusqu’à atteindre le bas de la fenêtre. Pendant la montée, l’inverse se produit : le tablier s’enroule autour de l’axe et remonte dans le coffre. Ce fonctionnement mécanique, sans moteur ni électronique, explique la simplicité et la robustesse du volet roulant manuel comparé à une version motorisée.
La différence manivelle / sangle en un coup d’œil
Le système à sangle n’a ni treuil, ni cardan : la sangle s’enroule directement autour de l’axe. C’est plus simple, mais l’effort à fournir est plus élevé sur les grands tabliers, contrairement à la manivelle qui bénéficie de la démultiplication du treuil.
Schéma explicatif du mécanisme complet

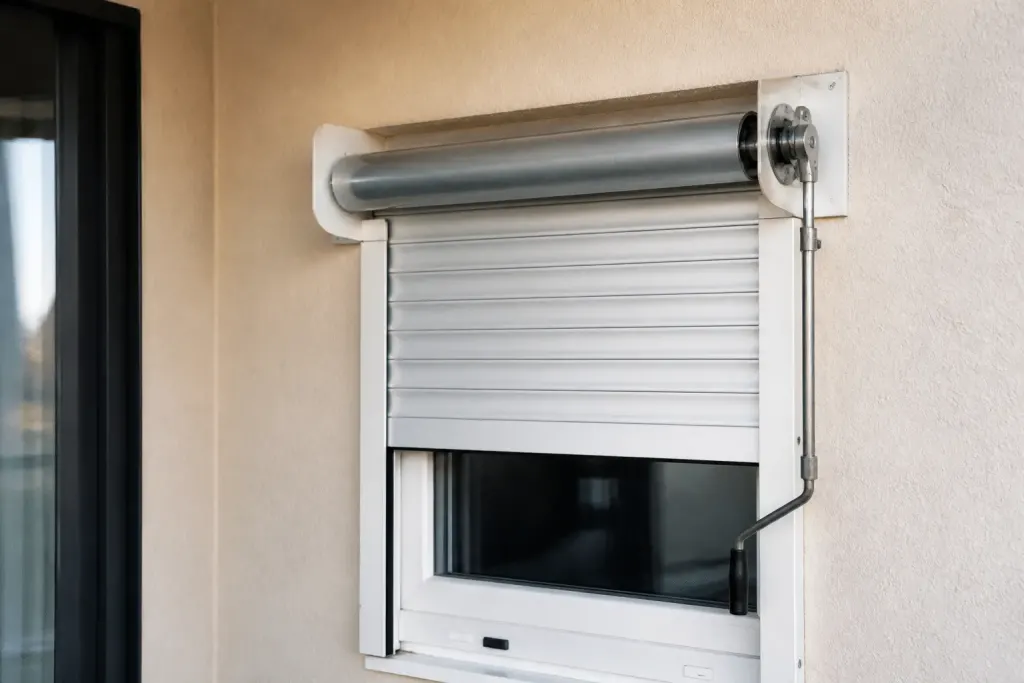

Sur un schéma mécanisme de volet roulant manuel, on retrouve dans l’ordre : la manivelle à l’extérieur, la sortie de coffre qui la relie au cardan, le cardan connecté au treuil, le treuil fixé sur l’axe d’enroulement, et enfin le tablier maintenu par les attaches tablier et guidé par les coulisses. Le tableau ci-dessous résume le rôle de chaque pièce.
| Pièce | Rôle dans le mécanisme |
|---|---|
| Manivelle | Point d’action manuel, amovible ou fixe |
| Cardan | Transmet la rotation malgré le décalage d’angle |
| Treuil | Démultiplie l’effort avant l’axe d’enroulement |
| Axe d’enroulement | Support autour duquel s’enroule le tablier |
| Tablier / lames | Structure mobile qui obstrue l’ouverture |
| Coulisses | Guidage vertical des lames |
Pannes courantes et solutions
La manivelle qui tourne dans le vide révèle presque toujours un cardan cassé ou un treuil dont les engrenages sont dénudés. Il faut alors ouvrir le coffre pour inspecter ces deux pièces et remplacer celle qui est défaillante, sans quoi la transmission du mouvement ne se fait plus du tout.
Un volet qui descend de travers indique souvent une attache tablier abîmée d’un côté, ou une lame déformée qui accroche dans les coulisses. Un tablier qui grince en montant ou descendant signale généralement un manque de lubrification de l’axe d’enroulement ou des coulisses encrassées. Enfin, si le mécanisme se bloque totalement, consultez notre guide pour débloquer un volet roulant bloqué en bas, en vérifiant qu’aucun objet n’entrave le tablier et que le treuil n’est pas grippé par un manque d’entretien.
Entretien et longévité du mécanisme à manivelle
Un entretien volet manuel régulier prolonge nettement la durée de vie du treuil, du cardan et de l’axe d’enroulement (voir aussi notre guide de réglage d’un volet roulant électrique ou manuel). Il suffit de dépoussiérer les coulisses deux fois par an, de vérifier le jeu de la manivelle et d’appliquer un lubrifiant adapté sur l’axe et les points de friction du mécanisme.
Bien entretenu, un mécanisme à manivelle fonctionne sans panne majeure pendant de nombreuses années, l’absence d’électronique étant justement l’un des atouts du volet roulant manuel face aux versions motorisées plus sensibles aux pannes.
