Concevoir un plan de charpente pour bac acier demande de fixer plusieurs paramètres avant de couper le premier bois ou de commander la moindre pièce métallique. La pente, les charges climatiques, l’entraxe des pannes et leur section conditionnent la tenue de la toiture dans le temps. Voici la méthode pour dimensionner correctement une charpente destinée à recevoir un bac acier nervuré, en s’appuyant sur les règles du DTU 40.35 (retrouvez aussi notre guide pour concevoir une charpente pour bac acier monopente).
Pente minimale et calcul de la pente pour toiture bac acier
La première question à trancher concerne la pente minimale. Pour un bac acier nervuré, le DTU 40.35 impose généralement une pente d’au moins 5 % (soit environ 3°), à condition que le recouvrement transversal et longitudinal des plaques soit renforcé et que l’étanchéité au niveau des chevauchements soit soignée. En dessous de cette valeur, le risque d’infiltration et de remontée d’eau par capillarité devient trop élevé, même avec un profil bac acier performant.
Pour une toiture monopente classique, on retient plutôt une pente comprise entre 7 et 15 % selon la région, l’exposition au vent et la longueur de rampant. Le calcul de la pente se fait simplement : hauteur de dénivelé divisée par la longueur horizontale, multipliée par 100 pour obtenir un pourcentage. Une charpente courte de 4 mètres de portée avec une dénivellation de 40 cm affiche ainsi une pente de 10 %, ce qui reste confortable pour l’écoulement des eaux pluviales et limite les risques de condensation sous plaque.
Les charges à prendre en compte dans le dimensionnement
Le calcul de charpente repose sur l’addition de plusieurs types de charges. Les charges permanentes regroupent le poids du bac acier, des pannes, de l’éventuelle isolation et des fixations elles-mêmes, soit généralement entre 10 et 15 kg/m² pour une couverture seule. Les charges climatiques viennent ensuite s’ajouter : la neige, calculée selon la zone géographique et l’altitude du chantier, et le vent, dont l’effet dépend de la région, de l’exposition et de la hauteur du bâtiment.
En zone de plaine à faible altitude, la charge de neige tourne souvent autour de 45 à 65 kg/m², alors qu’elle peut dépasser 100 kg/m² en zone montagneuse. Le vent, quant à lui, génère à la fois une pression et une dépression sur la toiture, ce qui influence directement le choix des fixations et leur nombre par mètre carré. Ignorer ces charges climatiques dans le plan de charpente conduit presque toujours à un sous-dimensionnement des pannes, avec un risque de flèche excessive voire de rupture sous une charge de neige inhabituelle.
Le DTU 40.35 s’appuie sur le zonage national des Eurocodes pour fixer les charges climatiques applicables à chaque commune. Avant tout calcul de charpente, il faut vérifier la zone de neige (de 1a à 3) et la zone de vent (1 à 4) de l’adresse du chantier : ces deux données changent souvent la section de pannes retenue.
Dimensionner les pannes : sections et entraxes selon la portée
Une fois les charges permanentes et climatiques connues, il reste à fixer la section des pannes et leur entraxe. Plus la portée entre deux appuis est longue, plus la section doit être généreuse ; plus l’entraxe entre pannes est resserré, plus le bac acier nervuré résiste au flambement sous charge. Le profil bac acier retenu (75/25, 40/133, ou un profil plus haut pour les grandes portées) fixe lui-même l’entraxe maximal admissible, indiqué dans la fiche technique du fabricant.

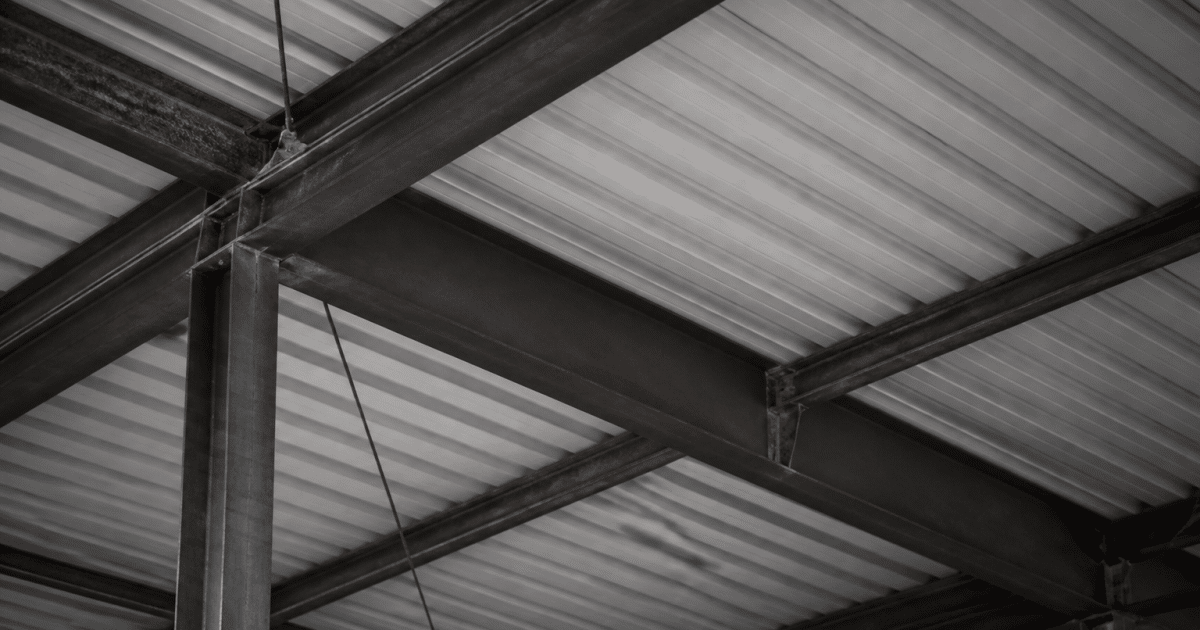

Pour une charpente bois, les sections courantes vont de 63×175 mm à 75×225 mm selon la portée et l’entraxe choisi. En charpente métallique, on utilise plutôt des profilés IPE ou des pannes Z, dont la résistance permet de franchir des portées plus importantes avec une section apparente réduite. Le tableau suivant donne des ordres de grandeur pour une charpente bois soumise à une charge climatique moyenne.
Tableau des sections de pannes recommandées
| Portée | Entraxe | Section conseillée (bois) |
|---|---|---|
| 3 m | 1,2 m | 63 x 175 mm |
| 4 m | 1,5 m | 75 x 200 mm |
| 5 m | 1,5 m | 75 x 225 mm |
| 6 m | 1,8 m | 88 x 225 mm |
Pour une portée de 4 mètres avec un entraxe de 1,5 mètre, une panne de 75×200 mm en bois de classe C24 convient dans la plupart des cas de figure en zone de neige et de vent modérés. Ce chiffre reste indicatif : un calcul précis doit intégrer la charge climatique exacte de la commune et le poids réel du profil bac acier posé, dont vous trouverez le détail dans notre article sur le choix d’un bac acier isolé pour toiture.
Choix du type de charpente et des matériaux (bois, métal)
La charpente bois reste la solution la plus répandue pour les hangars, garages et abris de taille moyenne, grâce à son coût maîtrisé et sa facilité de mise en œuvre avec des chevrons standards. La charpente métallique s’impose davantage sur les grandes portées, les bâtiments agricoles ou industriels, là où les fermes en acier permettent de franchir de longues distances entre poteaux sans multiplier les appuis intermédiaires.
Le choix dépend aussi de l’humidité ambiante du site, du budget disponible et de la durée de vie souhaitée. Une charpente métallique galvanisée résiste mieux à l’humidité continue, tandis qu’une charpente bois bien traitée reste largement suffisante pour un bâtiment ventilé correctement, à condition de traiter le risque de condensation sous la couverture.
Fermes et structure porteuse : principes de calcul
Les fermes assurent la transmission des charges de la toiture jusqu’aux murs porteurs ou aux poteaux. Leur espacement dépend directement de l’entraxe retenu pour les pannes : plus les fermes sont rapprochées, plus les pannes peuvent être fines, et inversement. Un entraxe de ferme classique se situe entre 3 et 6 mètres pour un bâtiment de stockage courant, avec des sections de bois lamellé-collé ou des profilés métalliques calculés selon la portée libre entre appuis.
Le calcul de charpente vérifie systématiquement trois critères : la résistance à la rupture, la flèche admissible sous charge et la stabilité au flambement des éléments comprimés. Ces trois vérifications garantissent que la structure porteuse tient sous le poids cumulé de la couverture, de la neige et des efforts de vent, sans déformation visible à terme.

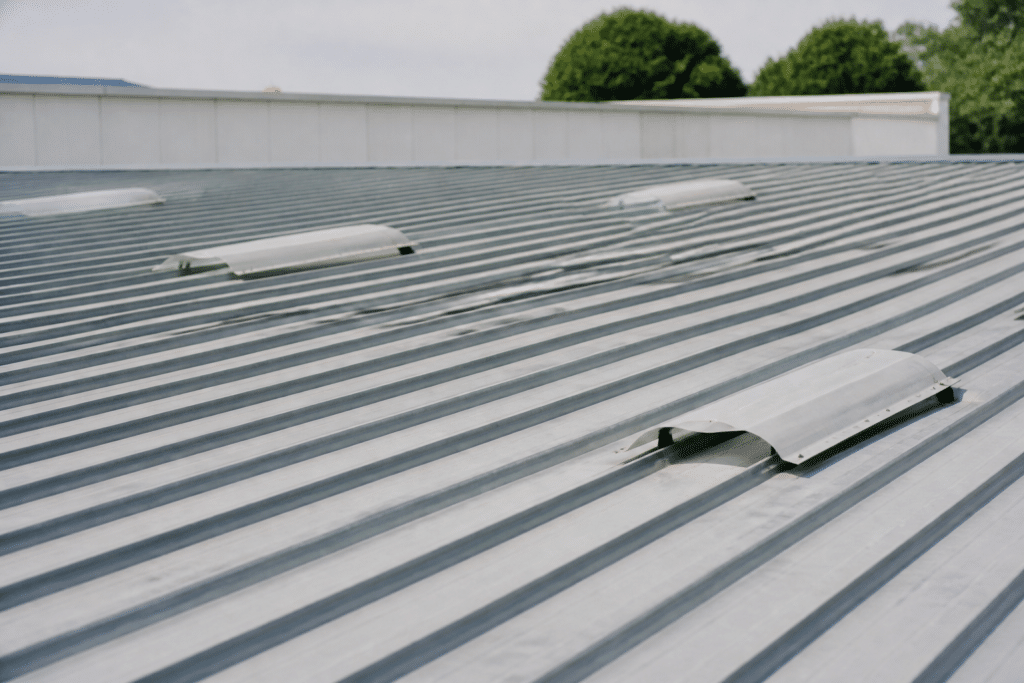

Fixations, pose et conformité au DTU 40.35

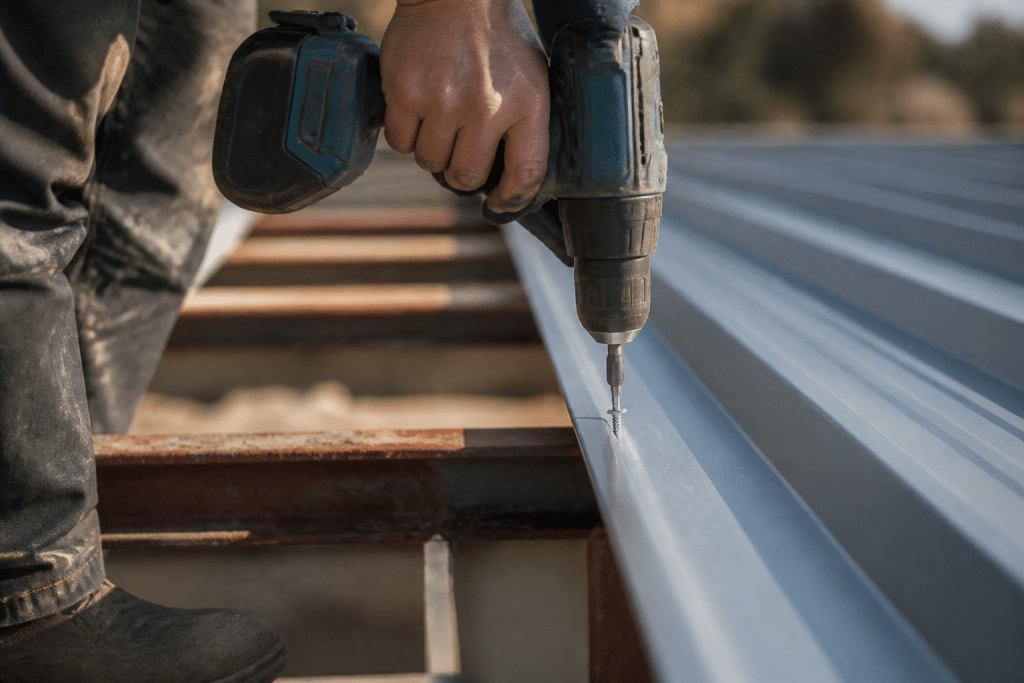

La pose du bac acier se termine par la fixation aux pannes, à l’aide de vis autoperceuses munies d’un joint d’étanchéité, positionnées dans les creux ou les sommets d’onde selon les préconisations du fabricant. Le recouvrement longitudinal entre deux plaques doit respecter au minimum une onde et demie, tandis que le débord égout en bas de pente évite le retour d’eau sous la couverture.
Le DTU 40.35 précise les distances de fixation entre elles, le nombre de vis autoperceuses par mètre carré selon la zone de vent, et les précautions à prendre pour limiter la condensation sous plaque, notamment par une lame d’air ventilée ou un écran sous-toiture. Respecter ces points garantit l’étanchéité de l’ensemble et évite les désordres les plus fréquents observés sur les toitures en bac acier mal posées.
